振動試驗平臺

振動試驗平臺詳細介紹：

裝配式鋼結構大噸位反力架加載系統

巖土體全應力應變三軸蠕變試驗系統

1.正弦激振力、隨機激振力的上限5.5kN， 沖擊激振力上限10kN；

2.頻率范圍必須涵蓋5~3200Hz；

3.上限位移45mm;

4.上限速度2 m/s, 上限加速度800 m/s2；

5.具備系統保護功能，必須涵蓋：臺體：過熱保護、過載保護、過位移保護等；

電網：過壓保護、欠壓保護、缺相保護等；

模塊：邏輯保護、短路保護等； 電源：驅動保護、溫度保護等；

勵磁：開路保護、短路保護、溫度保護等；

安全：聲光報警 、應 急停機等。

6.留有跟溫濕試驗箱的組裝接口，能夠實現振動-濕度-溫度同步耦合的三綜合試驗；

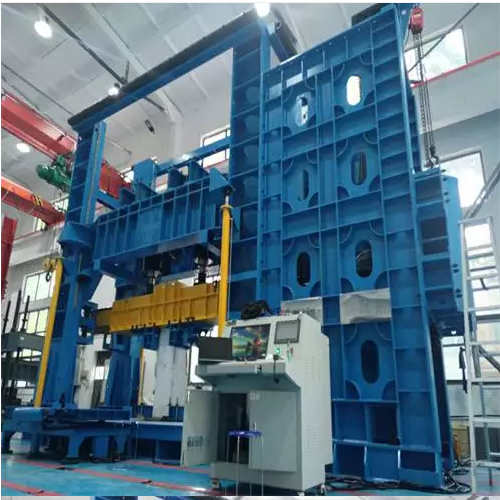

二、裝配式鋼結構大噸位反力架加載系統

1.振動試驗平臺設備工作條件

1.1 工作溫度：0℃-50℃；

1.2 工作濕度：0-85%；

1.3儀器運行的持久性：儀器可長期連續使用，用于時間周期為一周的高低周疲勞試驗。

2.振動試驗平臺設備用途

      振動試驗平臺由8件立柱、4件上梁、4件底梁，2件縱梁等組成，主要用于對結構梁或平面桁架結構進行靜載試驗。通過合理結構設計，使在進行其他試驗時，反力架能與試件形成自平衡，通過施加集中力荷載可得各構件的承載力大小，以及可計算出構件各截面的內力值。該反力架借助實驗室反力地槽，放置在實驗室內靠近反力墻的位置，進行混凝土梁的三點彎曲試驗、四點彎曲試驗、混凝土柱的抗壓試驗及其他結構件的力學試驗。

3.振動試驗平臺技術參數

3.1 主要技術參數及性能指標。

3.1.1、上限垂向負荷: ≥10000kN；

3.1.2、上限垂向位移: ≥200mm;

3.1.3、上限負荷時變形: ?L≤L/1000；

3.1.4垂向測力范圍:2%-100%(40kN-2000kN)

3.1.5垂向示值精度:≤±1%;

3.1.6水平方向上限實驗空間: ≥4000mm(含作動器與傳感器的尺寸)

3.1.7系統有效試驗空間: ≥6000mm×4000mm×3000mm(長×寬×高)）

3.1.8整機噪聲:≤70dB

3.1.9測力方式:采用高精度負荷傳感器測力

3.1.10控制方式:伺服液壓加載，力值顯示儀直接顯示試驗結果。

3.1.11整機外形尺寸(約) : 6000mm×4350mm×6000mm(長×寬×高)。

3.1.12整機重量約:55T。
