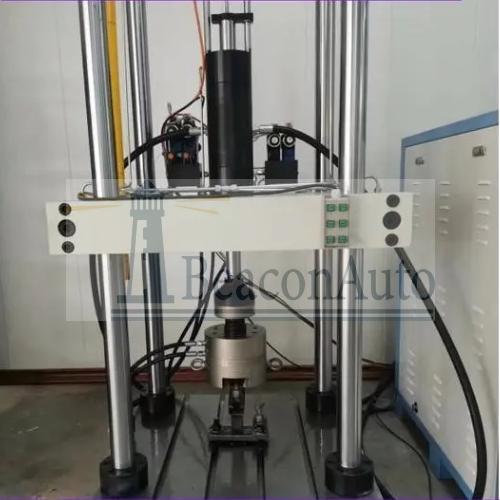

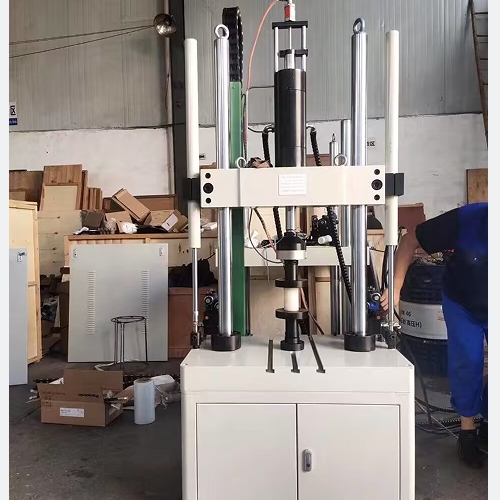

PWT-200D 軌下墊板疲勞試驗機 產品型號：PWT-200D 關鍵詞：橡膠件動態疲勞試驗機、橡膠體動剛度試驗機、彈性墊板動態疲勞試驗機、減震器動剛度試驗機、減震器動靜剛度試驗機 彈性墊板動靜剛度試驗機產品用途： 軌下墊板疲勞試驗機主要適用于道路車輛橡膠緩沖器的靜剛度、靜壓力、承載力、靜載荷、壓縮破壞、壓縮負荷、壓縮強度、壓力變形、回彈力等力學性能檢測。廣泛應用于彈性體材料包括橡膠墊板、鐵墊板下彈性墊板、橡膠隔振器、彈簧隔振器、彈簧等的性能試驗，測試彈性體材料及零部件的靜剛度、動剛度、損耗因子、阻尼比、相位角、固有頻率等。可實現拉伸、壓縮、低周和高周疲勞，裂紋擴展、斷裂力學以及其它各種力學試驗。 結構特點: 1、彈性墊板動靜剛度試驗機主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫粱和工作臺之間。結構如圖一所示。 2、傳動系統采用橫穿移動橫粱的蝸輪蝸桿傳動機構來調整試驗空間，使傳動系統與定位系統徹.底分離，加載系統幾何中心與受力中心完.全一致，保證了，上下鉗口的同軸度和主機的耐久性。 軌下墊板疲勞試驗機技術參數： 1測量精度：1級 2加工定制：是 3電源電壓：380V 4規格：PWS-200 5重量：2000kg 6測量范圍：PWT-200D 7外形尺寸：680x680x1800mm  產品特點： 1. 該試驗機主要用于高速鐵路道岔彈性鐵墊板等材料的靜剛度特性試驗. 2. 該試驗機采用雙立柱框架結構，上壓盤安裝在上固定橫梁上，下壓盤在驅動絲杠的作用下向上對試樣進行加載，交流伺服控制及傳動系統安裝在主機的下部。 3. 試驗機交流伺服調速系統，控制高頻響交流伺服電機，驅動精密減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節（0.2-50mm/min），試驗過程平穩、高效。 4. 采用試驗機專用控制器或微機，配有Windows彈性鐵靜剛度試驗專用軟件,根據國家標準或用戶提供的標準進行試驗，完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示，控制及測量精密、準確。 5. 并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告. 軌下墊板疲勞試驗機技術指標： 1 靜態試驗力：±250kN，2%- FS范圍內示值精度不大于±1%。 2 動態試驗力：±200kN，幅值波動度不大于各檔±2%FS，（滿足《JB/T9397-1999 拉壓疲勞試驗機 技術條件》）。 3、作動器*振幅：±75mm，精度誤差不大于±0.5%FS。 4、函數發生器頻率范圍：0.01-100Hz。 5、試驗頻率范圍：0.01—45Hz。 6、主要試驗波形：正弦波、方波、三角波、斜波。 7、控制方式：全自動位移、荷載兩種控制。 8 試驗空間（上壓盤下端面至工作平臺）：不小于500mm。 9、兩立柱間凈距離：530mm。 10、恒壓伺服泵站規格：流量90L/min，21MPa，電機功率45kW。 11、工作平板尺寸：約750mm×500mm×150mm。 12、主機框架剛度：＞4.5×108N/mm。 更多彈性墊板動靜剛度試驗機 軌下墊板疲勞試驗機資料請聯系我們。
|
